高压线束测试有哪些

2025/4/29 8:58:41 点击数：28

高压线束作为传输高电压电能的关键部件，其性能和质量直接关系到电气系统的安全和稳定运行，因此需要进行全面且严格的测试，主要包括以下几类：

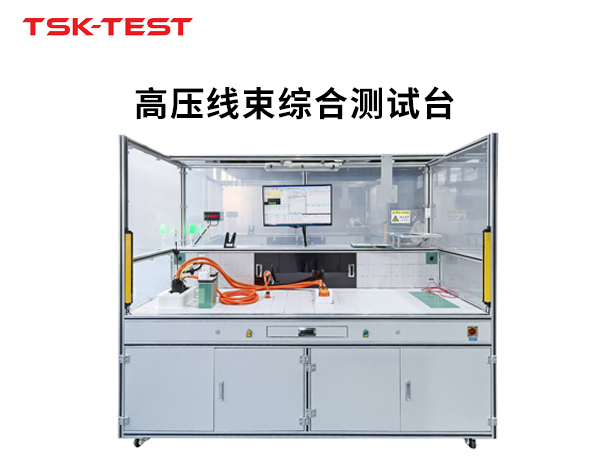

电气性能测试
- 绝缘电阻测试：使用绝缘电阻测试仪，在高压线束的导体与屏蔽层、导体与护套之间施加一定的直流电压（如 500V 或 1000V），测量其绝缘电阻值。绝缘电阻应符合相关标准要求，通常要求绝缘电阻值在数百兆欧以上，以确保线束的绝缘性能良好，防止漏电。
- 耐压测试：通过耐压测试仪对线束施加高于额定电压一定倍数的交流或直流电压（如额定电压为 400V 的线束，可能施加 1500V 或更高的测试电压），持续一定时间（如 1 分钟），检查线束是否出现击穿、闪络等现象，以验证线束在高电压下的绝缘可靠性。
- 导通测试：利用导通测试仪，对线束的每一根导线进行测试，检查导线两端是否导通，以及电阻值是否在规定范围内。确保导线没有断路、短路等问题，保证电能能够正常传输。
- 阻抗测试：采用网络分析仪等设备，测量高压线束的特性阻抗。特性阻抗应符合设计要求，以保证信号在传输过程中的完整性，减少信号反射和衰减。
机械性能测试
- 弯曲测试：将高压线束安装在弯曲测试设备上，按照规定的弯曲半径和弯曲次数进行反复弯曲试验。测试后检查线束的绝缘层、屏蔽层是否有破损、开裂，导线是否有折断等情况，评估线束在弯曲状态下的机械可靠性。
- 拉伸测试：使用拉力试验机，对线束施加一定的拉力，测量线束的拉伸强度和伸长率。确保线束在受到拉伸力时不会轻易断裂或损坏，满足实际使用中的机械要求。
- 扭转测试：将线束的一端固定，另一端进行扭转操作，规定扭转角度和次数。测试后检查线束各部分的完整性，评估其在扭转情况下的性能。
- 耐磨测试：通过耐磨测试仪，模拟线束在实际使用中与其他部件摩擦的情况，检查线束的外护套是否耐磨，是否会因摩擦而破损，影响绝缘性能。
环境性能测试
- 高低温测试：将高压线束放置在高低温试验箱中，按照规定的温度范围（如 - 40℃至 85℃或更高）进行多次循环试验。在每个温度点保持一定时间后，测试线束的电气性能和机械性能，检查是否出现性能下降或损坏的情况，以评估线束在不同温度环境下的适应性。
- 湿热测试：在湿热试验箱中，设定一定的温度和湿度条件（如 40℃、95% 湿度），持续一定时间（如 48 小时或更长）。测试后检查线束的绝缘性能、外观是否有变化，评估其在潮湿环境下的耐腐蚀和绝缘性能。
- 盐雾测试：把线束放入盐雾试验箱，喷洒一定浓度的盐雾（如 5% 的氯化钠溶液），经过规定的时间（如 24 小时、48 小时等）后，观察线束的金属部件是否有腐蚀现象，评估其耐腐蚀性能。
电磁兼容测试
- 电磁辐射测试：使用电磁辐射测量设备，在规定的频率范围内，测量高压线束在工作时的电磁辐射强度。确保其辐射值在标准允许的范围内，不会对周围的电子设备产生干扰。
- 抗电磁干扰测试：将高压线束暴露在外部电磁干扰环境中，如施加不同强度和频率的电磁场，测试线束在受到干扰时的电气性能是否正常，评估其抗电磁干扰能力。
屏蔽性能测试：采用专门的屏蔽效能测试设备，测量高压线束的屏蔽层对电磁信号的衰减程度。通过比较线束在有屏蔽和无屏蔽情况下的电磁辐射或信号传输情况，评估屏蔽层的屏蔽效果是否达到设计要求。
